编织胶管

SAE二型钢丝编织液压胶管

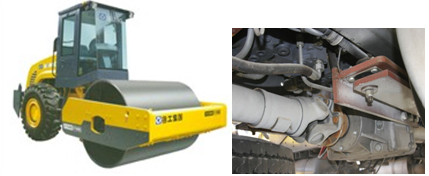

	压路机液压传动系统

结构
胶管以耐油、耐水性能较优的合成胶作内胶；二层高强度钢丝编织层作为增强层；耐油、耐天候老化性能较优的合成胶作为外胶而组成。在装配管接头时,不需剥掉外胶层或只需剥掉一部分可直接装配。
应用
适于煤炭工业综合采煤机械和机械工业液压设备输送具有一定压力液压流体如醇，液压油、燃油、润滑油、乳化液、烃等
工作温度
液压油、燃料油、润滑油-40-+100℃
空气 -40-+50℃
水.浮化液 +80℃以下
执行标准SAE J517 100R2 AT

公称内径	内径		增强层外径		成品软管外径	设计工作压力	最小爆破压力	最小弯曲半径
公称内径	最小值	最大值	最小值	最大值	最大值	设计工作压力	最小爆破压力	最小弯曲半径
in	mm	mm	mm	mm	mm	Mpa	Mpa	mm
1/4	6.2	7.0	12.1	13.3	15.7	35	140	100
5/16	7.7	8.5	13.7	14.9	17.8	29.7	118.8	115
3/8	9.3	10.1	16.1	17.3	19.7	28	112	125
1/2	12.3	13.5	19.0	20.6	23.1	24.5	98	180
5/8	15.5	16.7	22.2	23.8	26.3	19.2	76.8	205
3/4	18.6	19.8	26.2	27.8	30.2	15.7	62.8	240
1	25.0	26.4	34.1	35.7	38.9	14	56	300
1-1/4	31.4	33.0	43.2	45.6	49.8	11.3	45.2	420
